隨著汽車電子的發展，車內ECU數量持續增加，帶寬需求也在不斷增長，車載以太網將逐漸成為汽車總線的主干網。
VBNET-100U是廣州致遠電子股份有限公司開發的工業級高性能車載以太網轉換器，內部集成了1路普通百兆以太網接口，1路滿足OPEN Alliance BroadR-Reach 規范的百兆車載雙線以太網接口。設備具有自適應速率協商功能，可以工作在 -40℃～ 85℃的溫度范圍內，支持普通以太網和車載以太網的全雙工物理層轉換。
選型表
請左右拖動表格進行觀看
| 型號 | VBNET-100U |
|---|---|

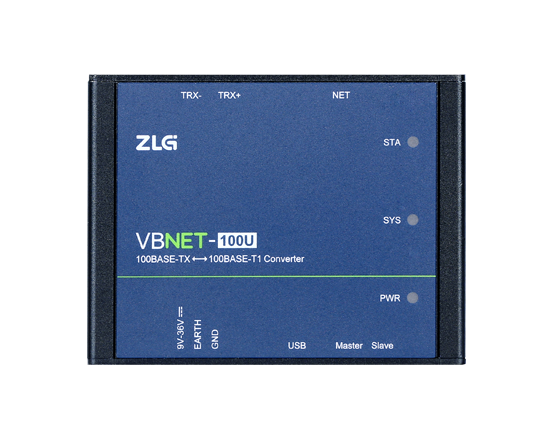

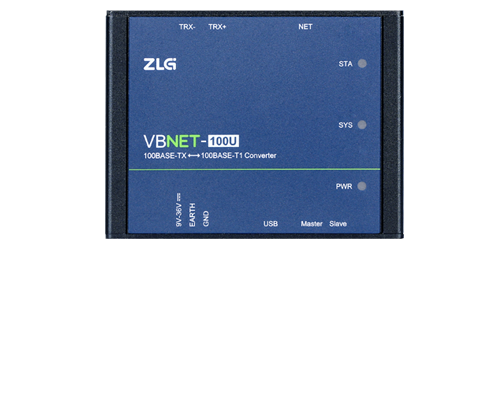

| 實物圖 |  |
| 車載以太網接口形式 | OPEN2端子 |
| 開發文檔 | |
| 性能特色 | 高性能車載以太網轉換器，普通以太網和車載以太網物理層信號的轉接 |
| 車載以太網路數 | 1路 |
| 車載以太網接口形式 | OPEN2端子 |
| 車載以太網速率 | 100M |
| Master/Slave模式 | 撥碼開關/自適應 |
| 車載百兆千兆速率模式 | 撥碼開關/自適應 |
| 全雙工物理層轉換 | 支持 |
| 普通以太網路數 | 1路 |
| 普通以太網接口形式 | RJ45 |
| 普通以太網速率 | 100M |
| PC接口 | RJ45 |
| 工業級 | -40~85℃ 2500VDC 電氣隔離 |
| 供電電壓 | 電源供電：9-36V，Type-C 接口供電：5V |
| 整機功耗 | <2W |
| 外殼 | 鋁合金 |
| 體積 | 84mm×63mm×30mm |
一站式車載以太網測試分析解決方案

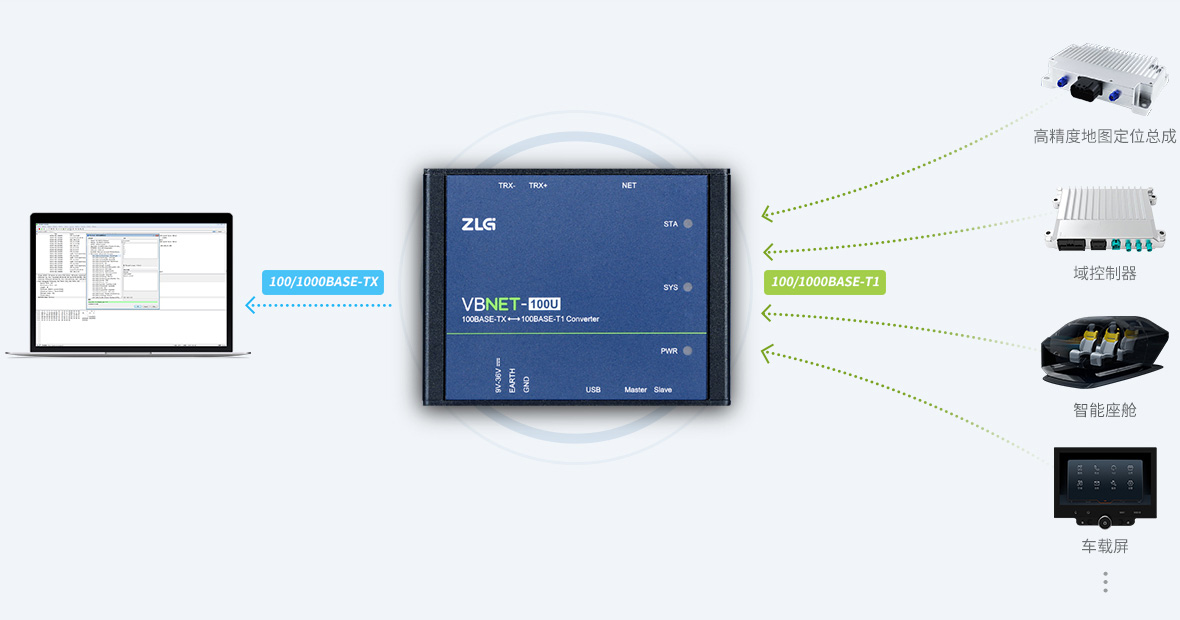

ZLG致遠電子推出的單通道百兆千兆車載以太網轉換器，可實現100BASE-T1和100BASE-TX之間的全雙工物理層轉換。

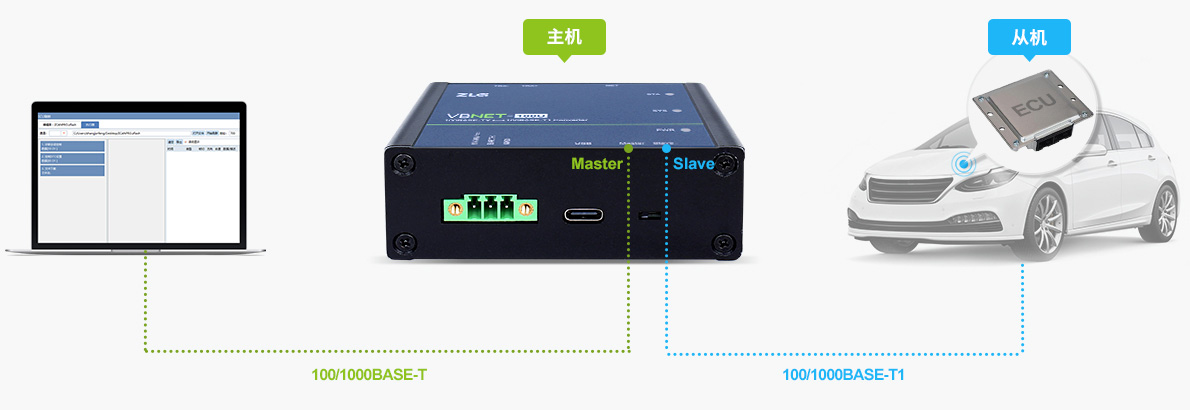

支持自適應/撥碼開關配置Master/Slave模式
單通道車載以太網轉換器支持自適應或撥碼開關配置主從模式，撥向絲印 Master 或Slave即為對應的模式選擇，撥碼配置為軟件實時配置，在設備上電的任何運行狀態下?lián)艽a都立即生效。

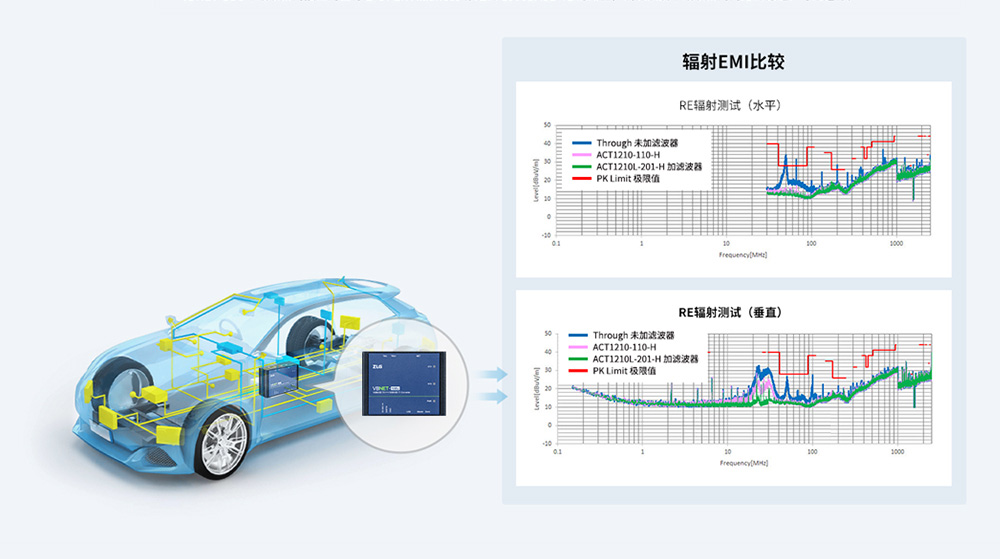

內置抗干擾濾波器，適應任何車輛環境
車載以太網接口內置符合OPEN Alliances標準的100BASE-T1濾波器，確保系統車載網絡的穩定、可靠運行。

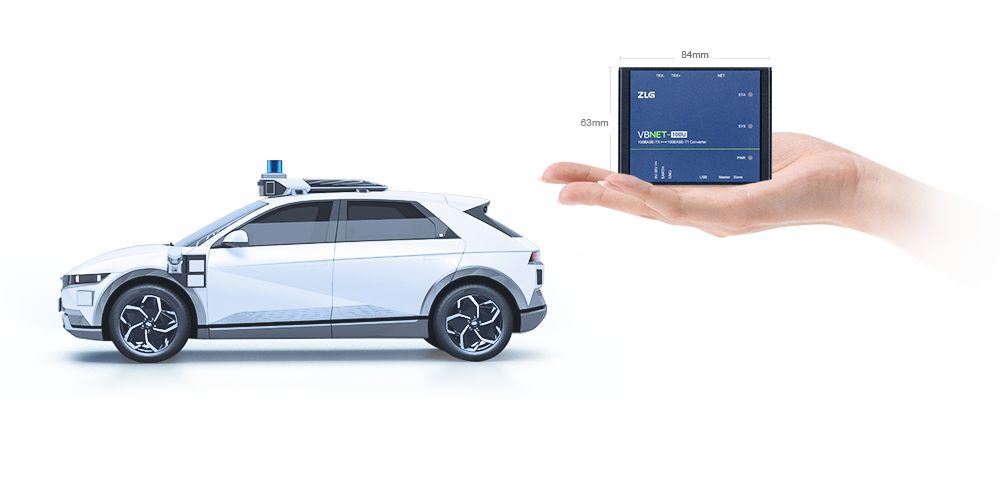

體積小巧，方便集成
單通道車載以太網轉換器產品體積小巧，應用方便。用戶只需要預留較小的應用尺寸，即可快速完成計算機接到車載以太網網絡，實現系統級的ECU刷寫。

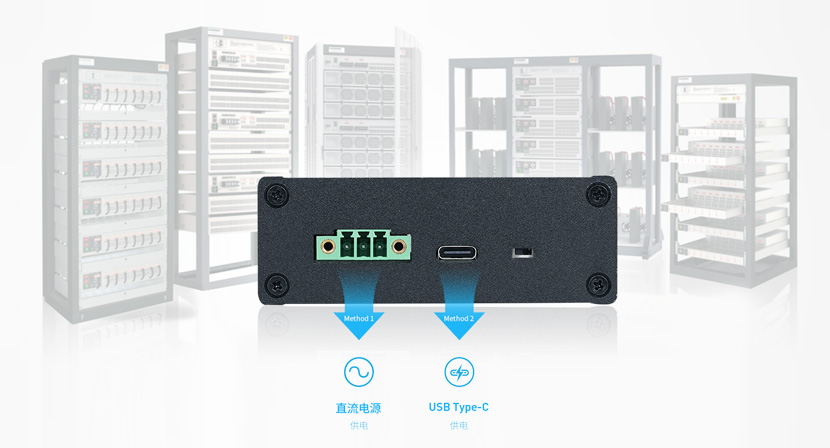

Type-C/寬壓直流供電，調試集成靈活應用
設備支持兩種供電方式，一是通過USB Type-C供電，二是通過直流電源供電，使用一種供電方式即可工作，也可同時接入DC電源和USB線。

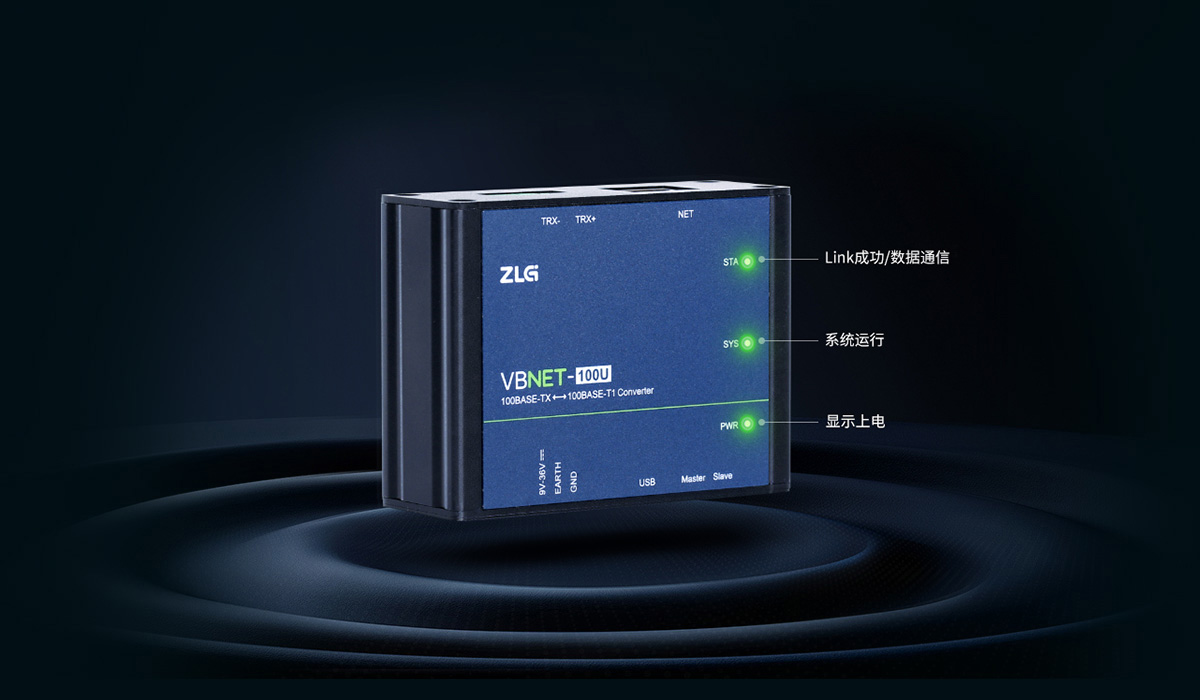

支持車載以太網通訊狀態LED指示燈
全系產品支持LED燈狀態指示，可輕松掌握車載以太網Link情況和通信情況。

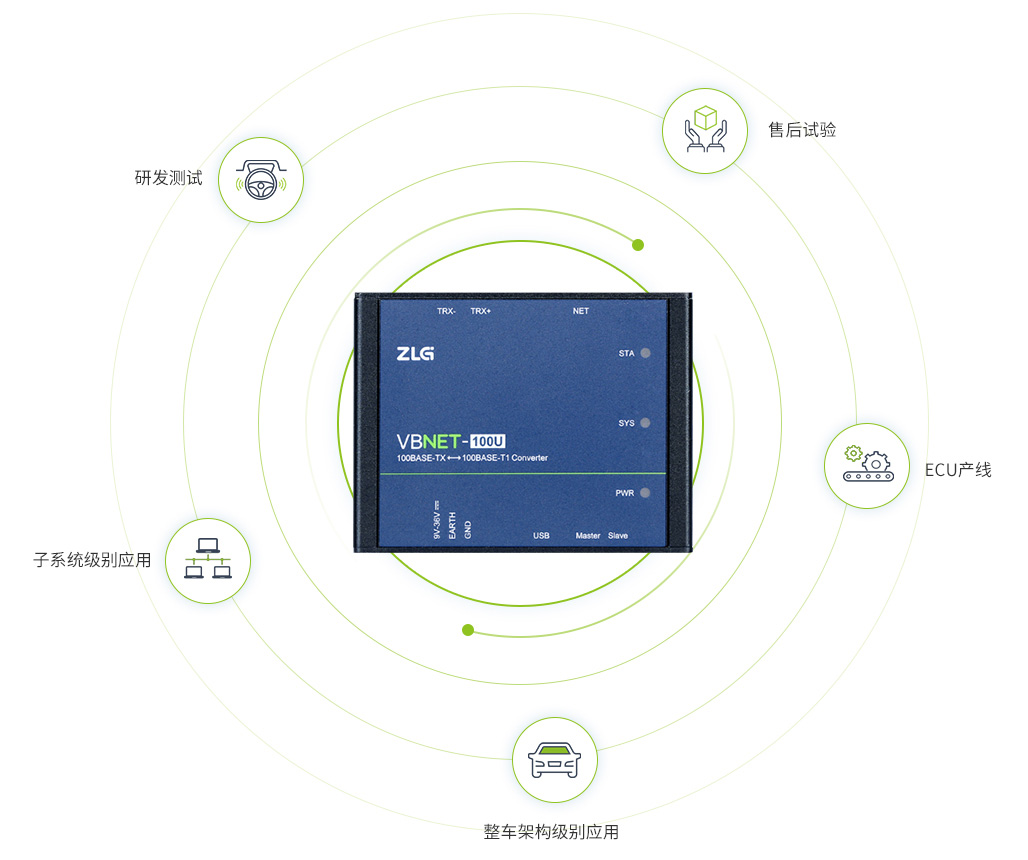

車載以太網全場景應用
VBNET系列產品適用于研發測試、售后試驗、ECU產線、子系統級別應用、整車架構級別應用。
