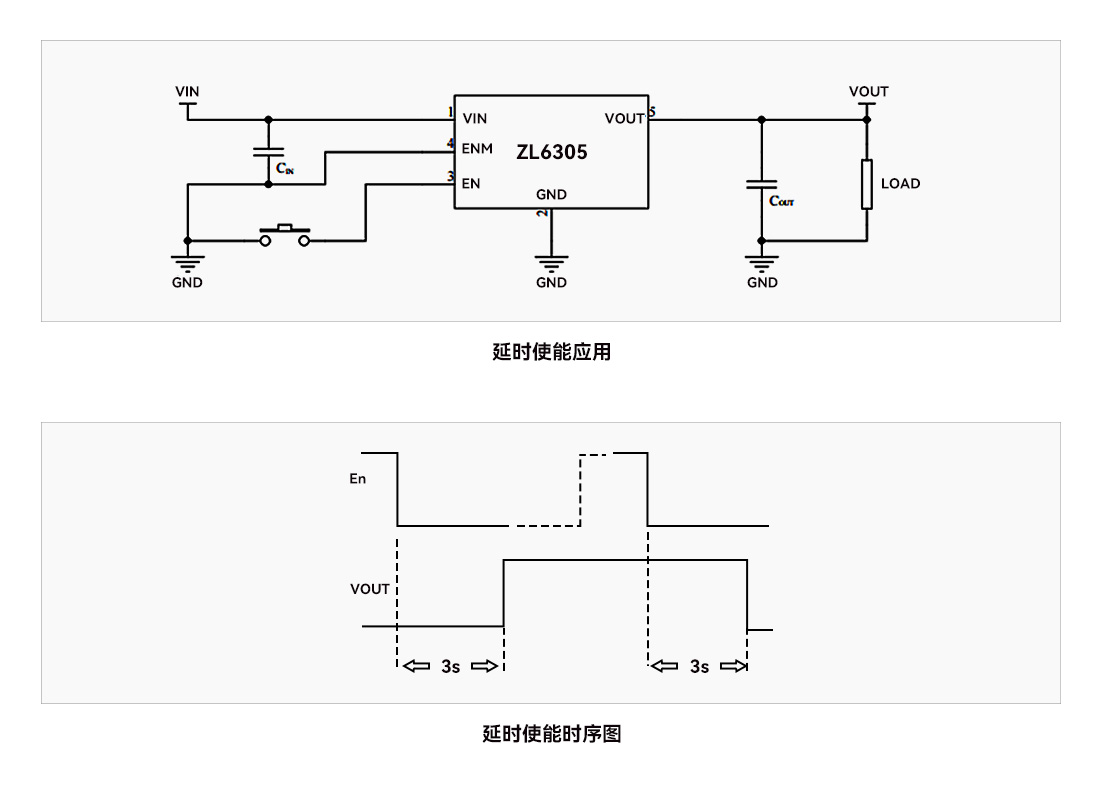

延時使能應用
ENM下拉或懸空時，選定延時開關功能： 電源上電后LDO無輸出，EN下拉持續超過3s，LDO正常輸出；當LDO正常輸出時，EN再次下拉低持續超過3s，LDO關閉輸出；每次EN下拉低持續時間小于3s，LDO輸出狀態不作響應，避免了誤動作對輸出的影響。
- 電源管理芯片（ZL6305）|
電源管理芯片（ZL6103）|
電源管理芯片（ZL6105）|
電源管理芯片（ZL6201）|
電源管理芯片（ZL6205）|
電源管理芯片（ZL6300）|
電源管理芯片ZL6303|
電源管理芯片（ZL6807）|
圖像顯示應用芯片ZMP110X|
LoRa系統級芯片|
智能讀寫卡芯片(ZSN603)|
LoRa智能組網芯片（二次開發）|
智能藍牙芯片| 數碼顯示與鍵盤管理芯片| 智能讀寫卡芯片（二次開發）| LoRa智能無線測溫芯片| 智能雨量檢測芯片(RS01)| 智能混合信號處理芯片（二次開發）

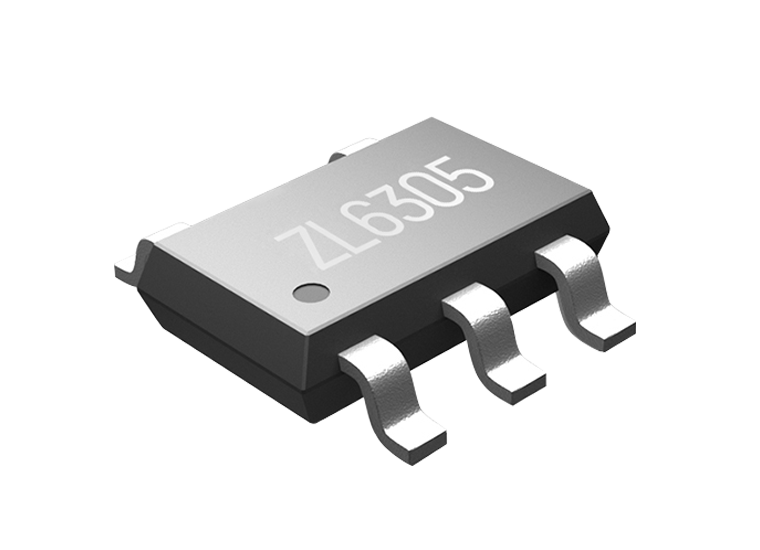

ZL6305
ZL6305是一款帶延時開關功能和常規使能功能的低壓差線性穩壓器。具有極低的關斷電流和靜態功耗，特別適用于2.3V至7.0V的供電設備。初始輸出電壓精度為±1.5%。當輸出電流500mA時，典型壓差為250mV。

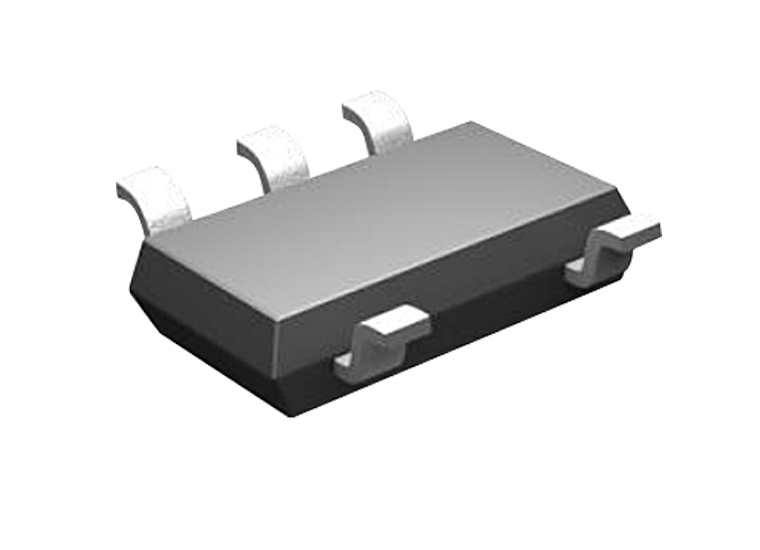

內置快速放電電路，當輸入電壓掉電到設定值時，內部快速放電電路開啟使輸出快速放電。同時具有欠壓保護、過流保護、短路保護和過溫保護等保護功能。采用SOT23-5封裝，并提供多種輸出電壓型號可供選擇。

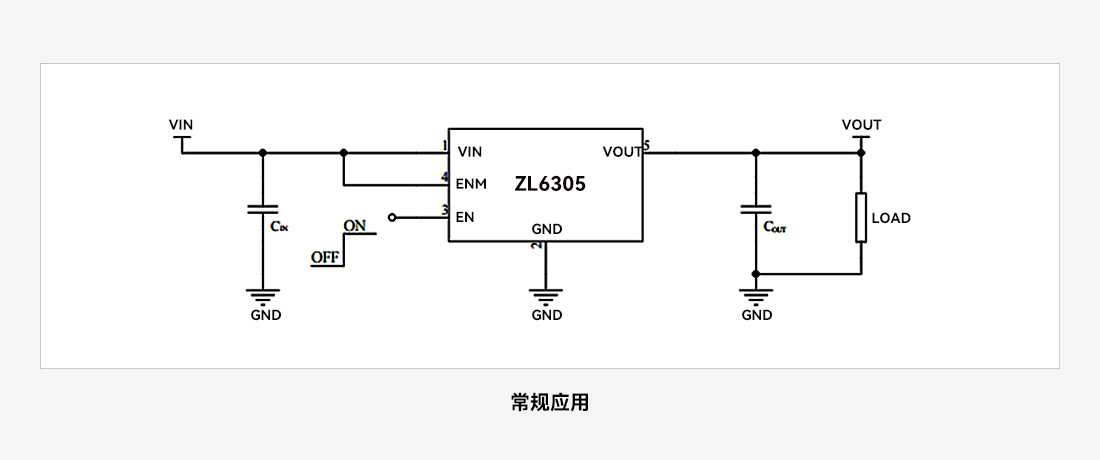

常規應用
ENM上拉時，選定常規開關功能：電源上電后LDO無輸出，EN上拉LDO正常輸出，EN下拉LDO關閉輸出。

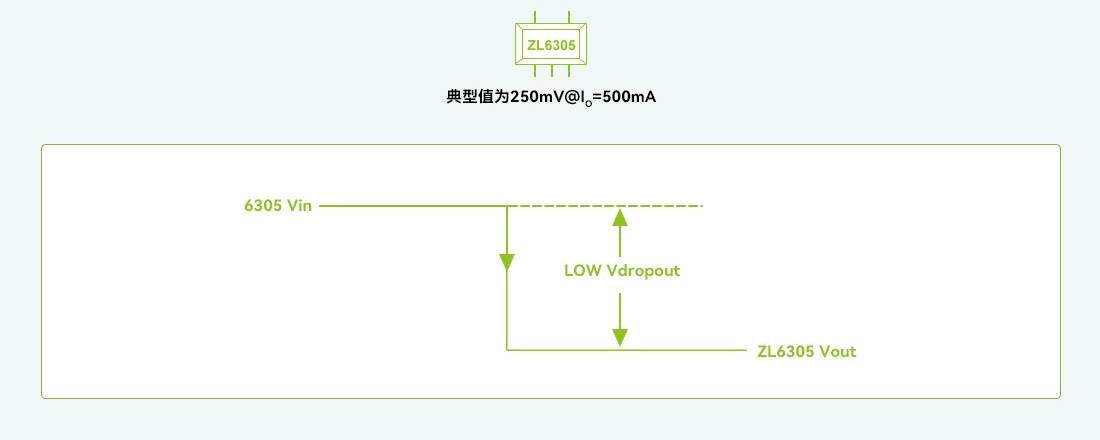

低壓差
ZL6305典型值為250mV@IO=500mA。

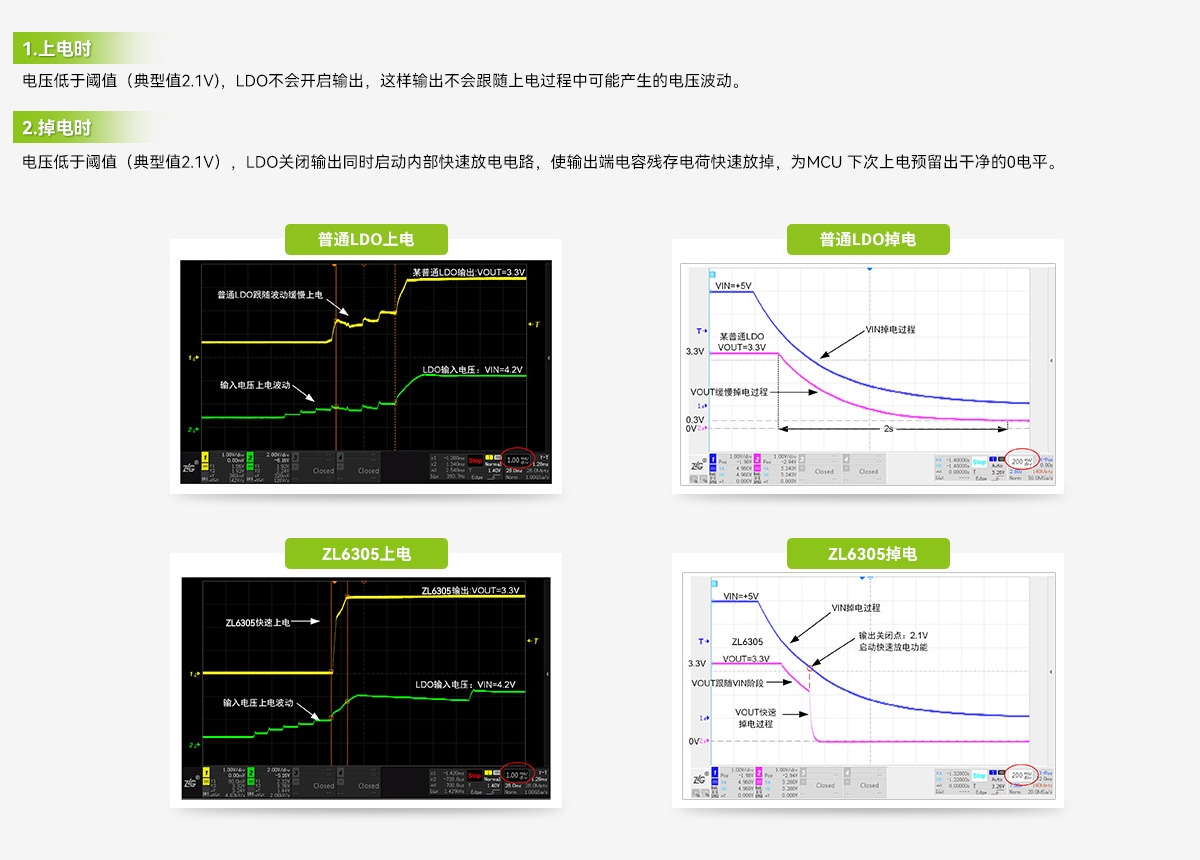

快速上下電，MCU好伴侶
ZL6305芯片擁有快速上電和掉電快速放電功能，能很好保護MCU正常工作。
產品選型
| 產品型號 | 輸出電壓(V)【注】 | 頂層絲印 | 封裝類型 | 顆/盤 | 濕敏等級 |
|---|---|---|---|---|---|
| ZL6305A30S5 | 3.0 | EMXX | SOT23-5 | 3000 | MSL-3 |
| ZL6305A33S5 | 3.3 | EPXX | SOT23-5 | 3000 | MSL-3 |
注：其他輸出電壓可接受芯片定制。
