您是否也被這些問題困擾?
電路設計不合理?
- 缺乏以太網電路設計積累？
- 經常時斷時連？
網絡鏈接不穩定？
- Ping不通？
- Ping延遲過高？
- 收發器無法啟動？
EMC測試不過？
- 問題排查很困難？
- PCB走線不合理？
- 選型不合理？
- 人為失誤？

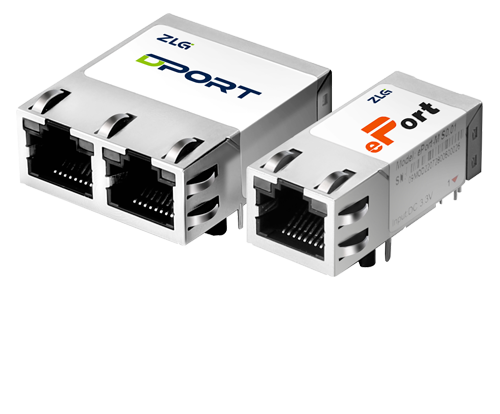

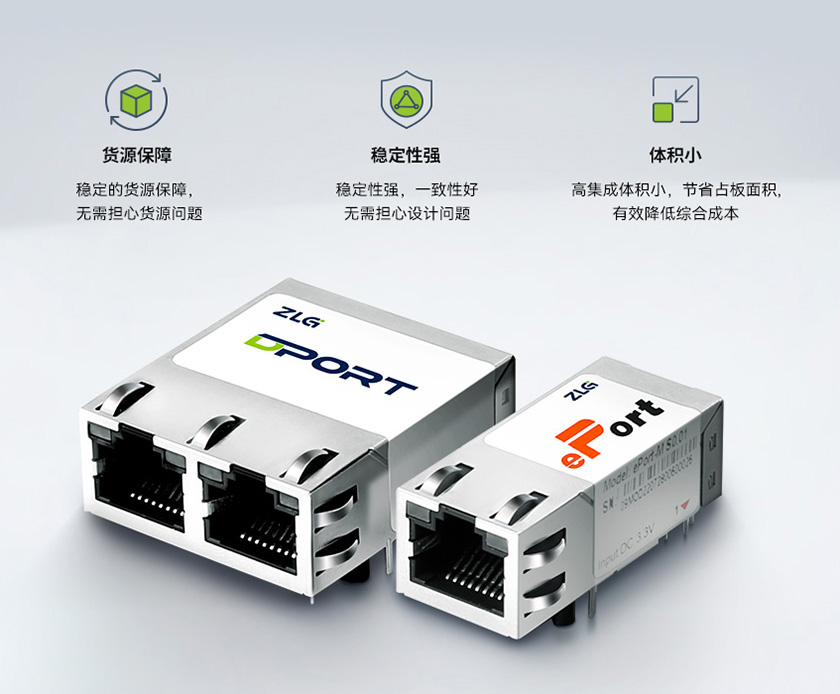

集成式RJ45插座
為解決以太網PHY芯片開發痛點而生

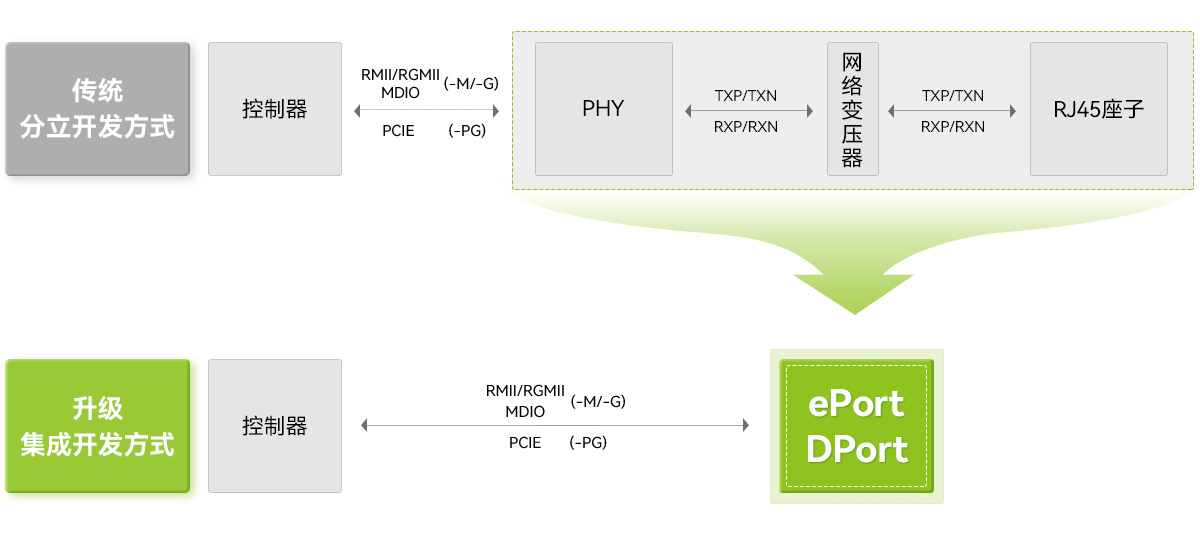

簡化硬件設計，縮短開發時間
用戶只需完成MCU的MAC控制器和RJ45插座管腳之間走線即可，無需處理PHY和變壓器的外圍電路布局和設計。輕松實現嵌入式以太網所有功能。
工業級設計，高可靠性
豐富的開發環境和資料支持
提供在Linux、AworksLP系統環境下的驅動程序，及單片機裸機程序SDK包，適配各類主流單片機和ARM處理器平臺。

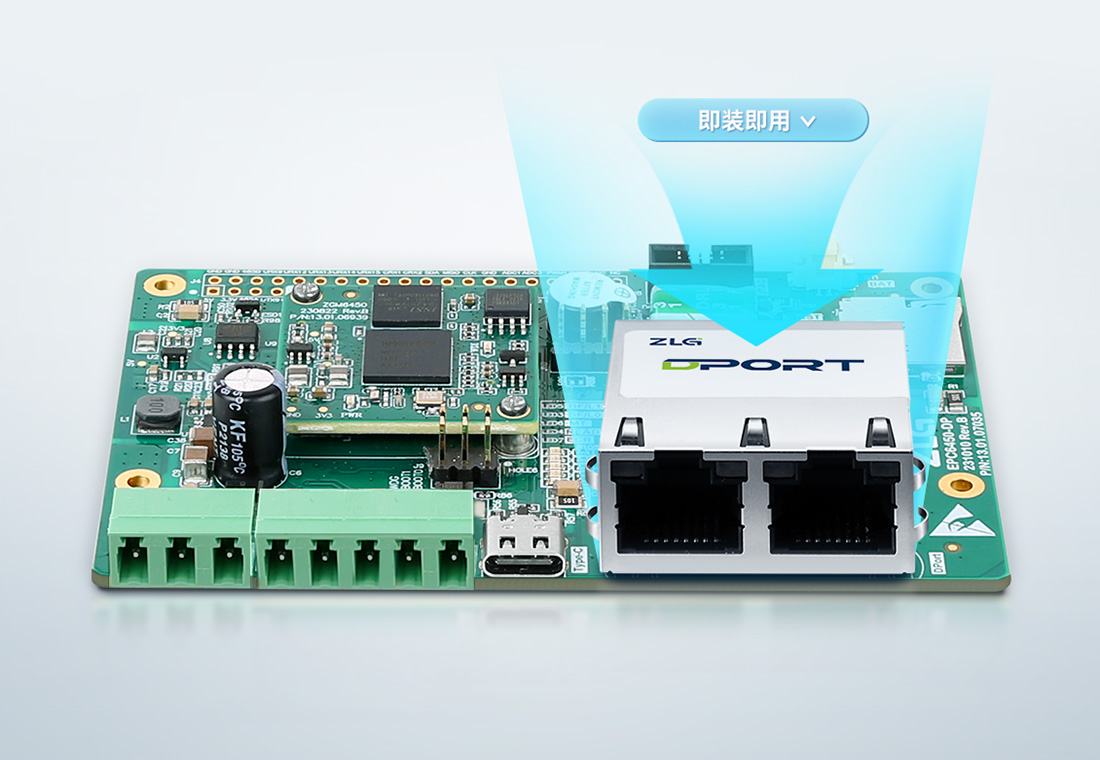

簡單部署，易于使用
選型表
| 產品型號 | ePort-M | ePort-G | ePort-G(1.8) | DPort-M | DPort-G |
|---|---|---|---|---|---|
| 網口數量 | 1 | 1 | 1 | 2 | 2 |
| 主控接口 | RMII | RGMII | RGMII | RMII | RGMII |
| 接口電平 | 3.3V | 3.3V | RGMII為1.8V，配置IO為3.3V | 3.3V | 3.3V |
| 速率 | 10/100Mbps自適應 | 10/100/1000Mbps自適應 | 10/100/1000Mbps自適應 | 10/100Mbps自適應 | 10/100/1000Mbps自適應 |
| 供電電壓 | 3.3V±3% | 3.3V±3% | 3.3V±3% | 3.3V±3% | 3.3V±3% |
| 工作溫度 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |
| 存儲溫度 | -45℃~+90℃ | -45℃~+90℃ | -45℃~+90℃ | -45℃~+90℃ | -45℃~+90℃ |
| 相對濕度 | 5%~90%(非冷凝) | 5%~90%(非冷凝) | 5%~90%(非冷凝) | 5%~90%(非冷凝) | 5%~90%(非冷凝) |
| 電磁兼容 | 靜電放電抗擾度試驗：4級 雷擊（浪涌）抗擾度試驗：3級 電快速瞬變?nèi)好}沖抗擾度試驗：3級 射頻場感應的傳導騷擾抗擾度試驗：10V | 靜電放電抗擾度試驗：4級 雷擊（浪涌）抗擾度試驗：3級 電快速瞬變?nèi)好}沖抗擾度試驗：3級 射頻場感應的傳導騷擾抗擾度試驗：10V | 靜電放電抗擾度試驗：4級 雷擊（浪涌）抗擾度試驗：3級 電瞬變順便群脈沖抗擾度試驗：3級 射頻場感應的傳導騷擾抗擾度試驗：10V | 靜電放電抗擾度試驗：4級 雷擊（浪涌）抗擾度試驗：3級 電快速瞬變?nèi)好}沖抗擾度試驗：3級 射頻場感應的傳導騷擾抗擾度試驗：10V | 靜電放電抗擾度試驗：4級 雷擊（浪涌）抗擾度試驗：3級 電瞬變順便群脈沖抗擾度試驗：3級 射頻場感應的傳導騷擾抗擾度試驗：10V |
