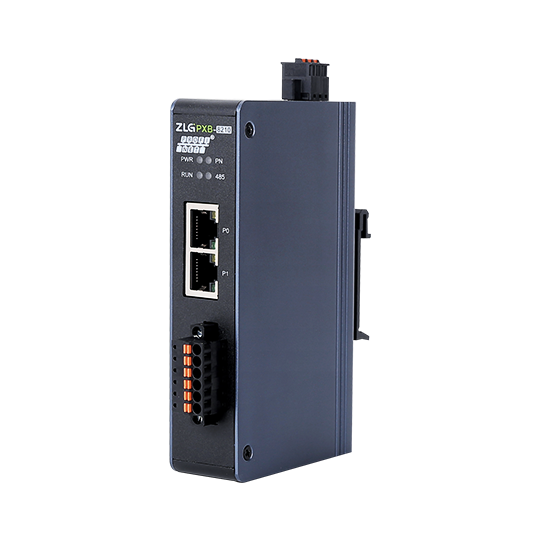

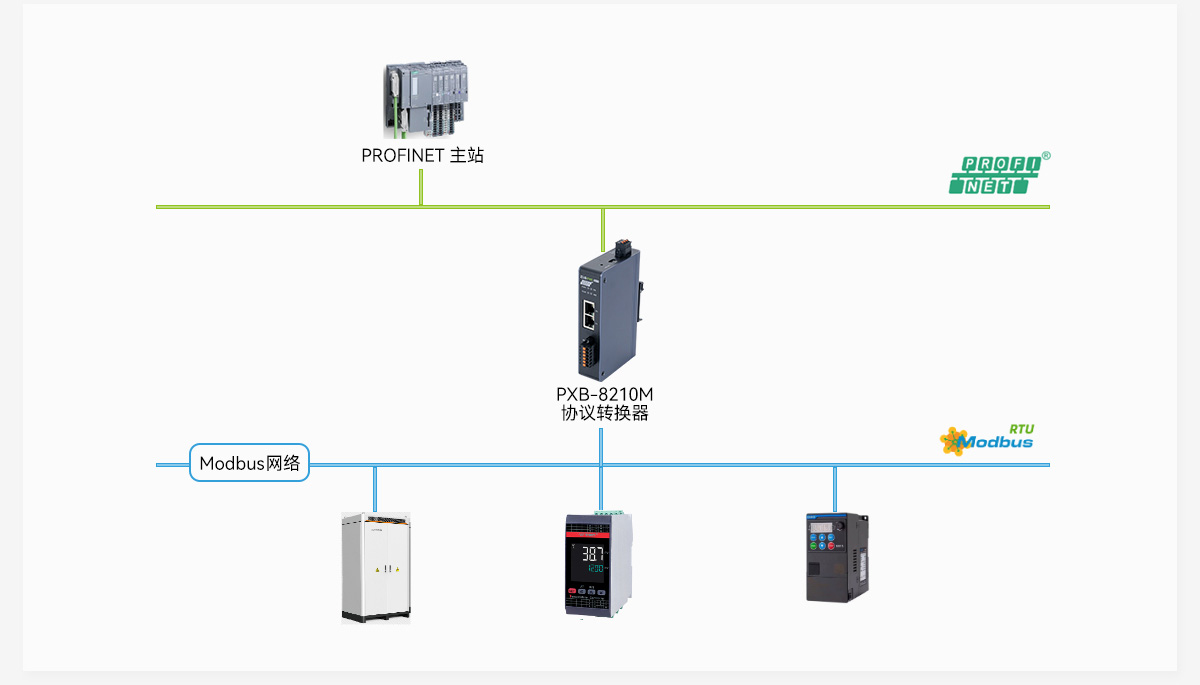

PXB-8210是致遠電子推出的Modbus RTU轉PROFINET的工業現場總線協議轉換器，該產品提供上位機配置工具，僅需一連一配，輕松實現Modbus設備接入PROFINET主控系統,亦可實現Modbus RTU和PROFINET網絡在PLC控制系統之間無縫傳輸數據。
遵循PROFINET V2.4規范；
遵循V2.43 GSDML規范；
支持RT數據通信；
最大支持1440字節輸入及1440字節輸出；
集成雙端口交換機；
支持16個卡槽
支持4種工作模式：EtherNet/IP從轉Modbus RTU主/從站
Modbus側為主站時，最大支持32個Modbus從站設備
支持01H、02H、03H、04H、05H、06H、15H、16H指令
| 輸入電壓： | 9 ~ 36VDC，150mA @ 12VDC |
| 電源保護： | 防反接保護、短路保護 |
| 自動重啟觸發器： | 內置獨立 WDT（看門狗定時器） |
| CAN隔離： | 數字隔離、電源隔離 |
| CAN FD波特率： | 40k~5Mbps，支持CAN FD加速 |
| 終端電阻： | 內置120?（可使用上位機軟件進行配置） |
| 外殼材質： | 金屬+塑膠 |
| 尺寸： | 125.00mm×76.00mm×28.00mm（裸機） |
| 安裝方式： | 標準35mm DIN導軌 |
| 工作溫度： | -40 至 85°C（-40 至 185°F） |
| 存儲溫度： | （含包裝） -40 至 85°C（-40 至 185°F） |
| 相對濕度： | 5 至 95%（非冷凝） |
| EMI： | EN55032，CLASS A |
| EMC IEC/EN 61000-4-2 ESD： | 接觸：4.0 kV；空氣：8.0 kV |
| IEC/EN 61000-4-4 EFT： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-5 Surge： | 電源：1.0 kV；信號：0.5 kV |
| IEC/EN 61000-4-6 CS（150 kHz 至 80 MHz）： | 電源：3 V/m；信號：3 V/m |
