常規應用

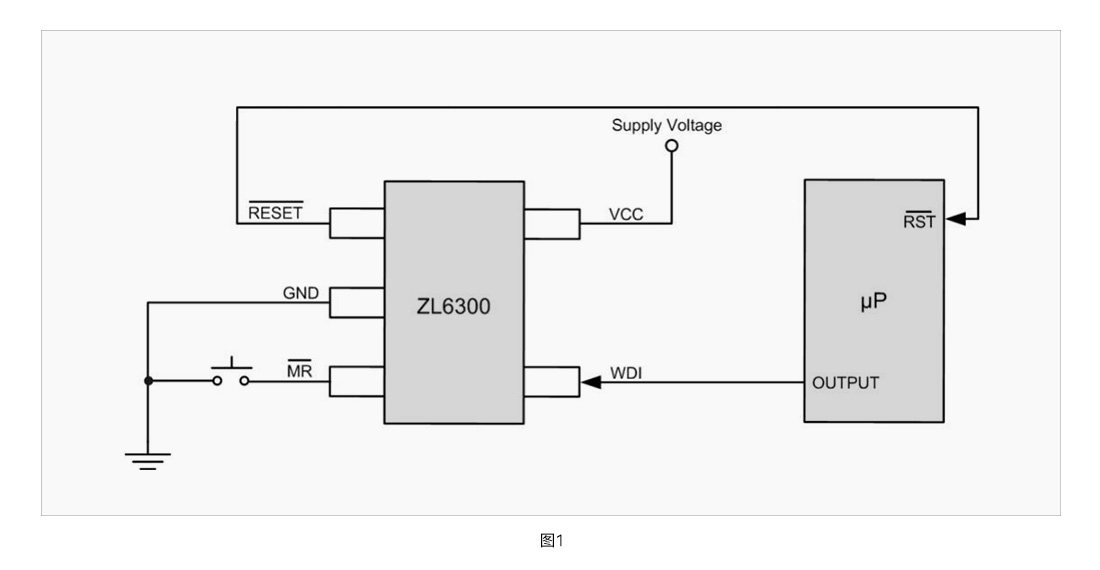

下圖為看門狗功能的典型實現電路。由微處理器輸出的重復喂狗信號作用于看門狗的WDI信號輸入。

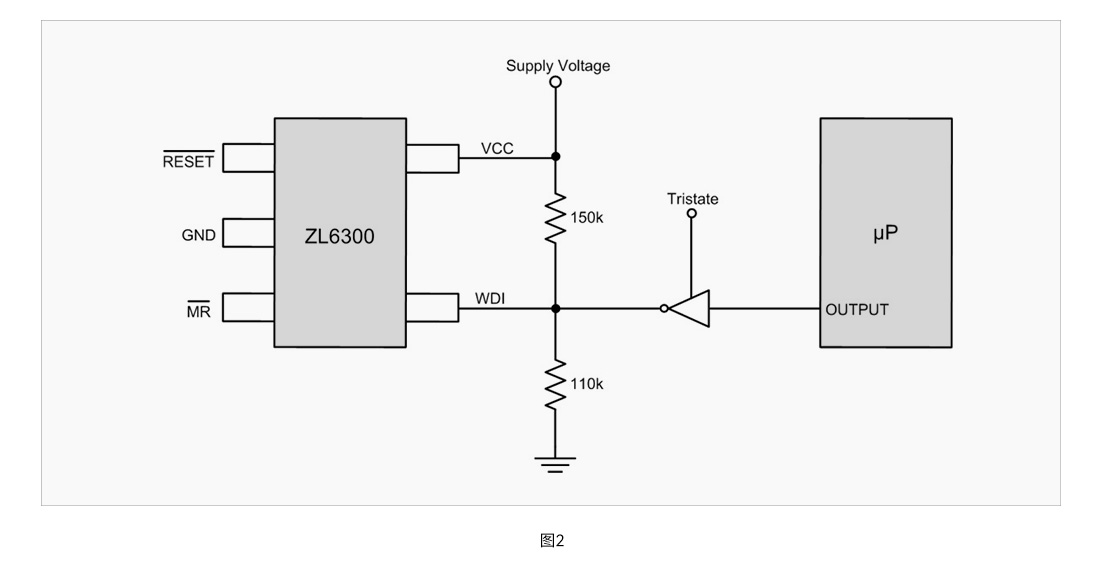

通過懸空（或高阻態）WDI引腳輸入來禁用看門狗（見圖2）。

系統復位

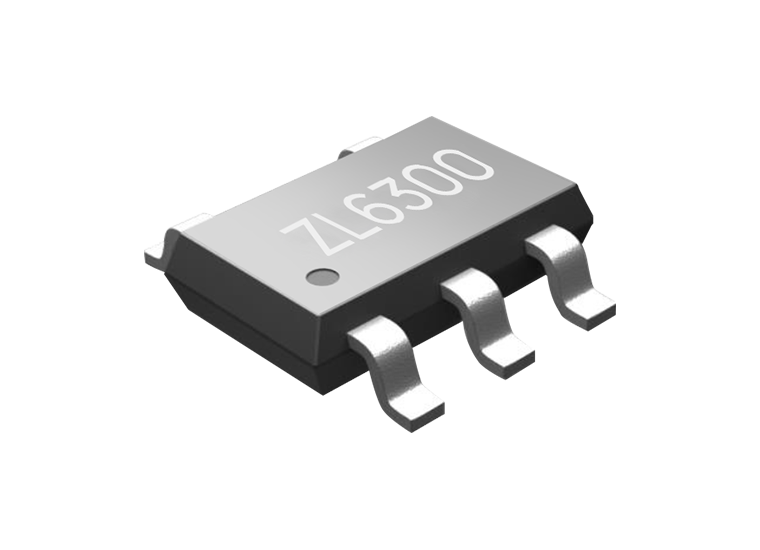

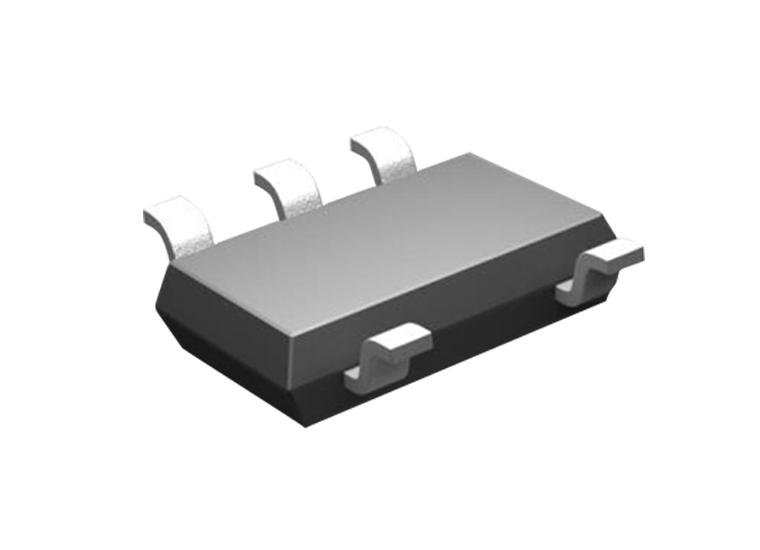

ZL6300具有檢測電源電壓（VCC）功能，在電源電壓低于指定電壓閾值（VRST）時提供復位輸出。

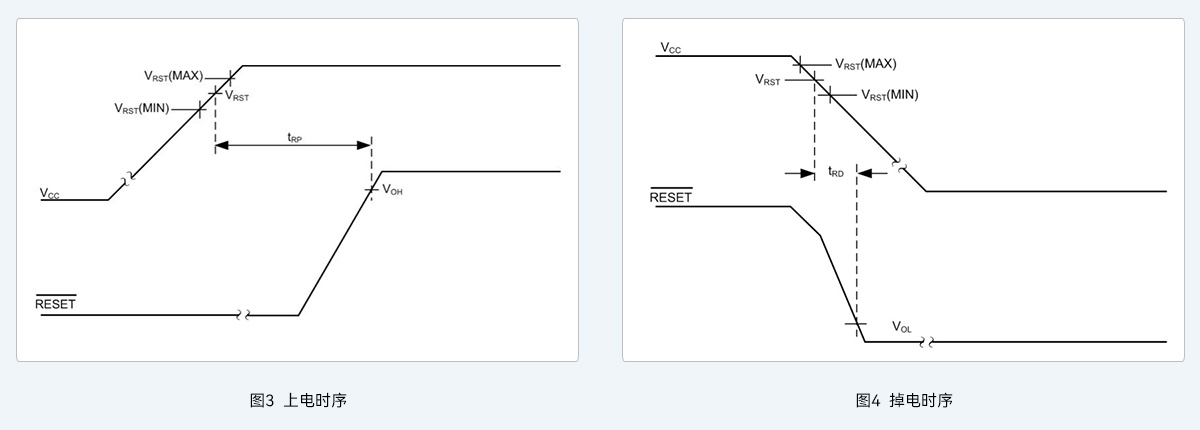

上電時，在電源電壓（VCC）上升到VRST以上后，經過延遲時間tRP后RESET將會輸出高電平。當VCC降至電壓跳變值（VRST）以下時，經過延遲時間tRD后RESET將輸出低電平。RESET專門設計用于為處理器提供復位輸入信號。欠壓檢測復位在電源開啟，關閉或在欠壓條件下提供可靠且一致的操作。

手動復位

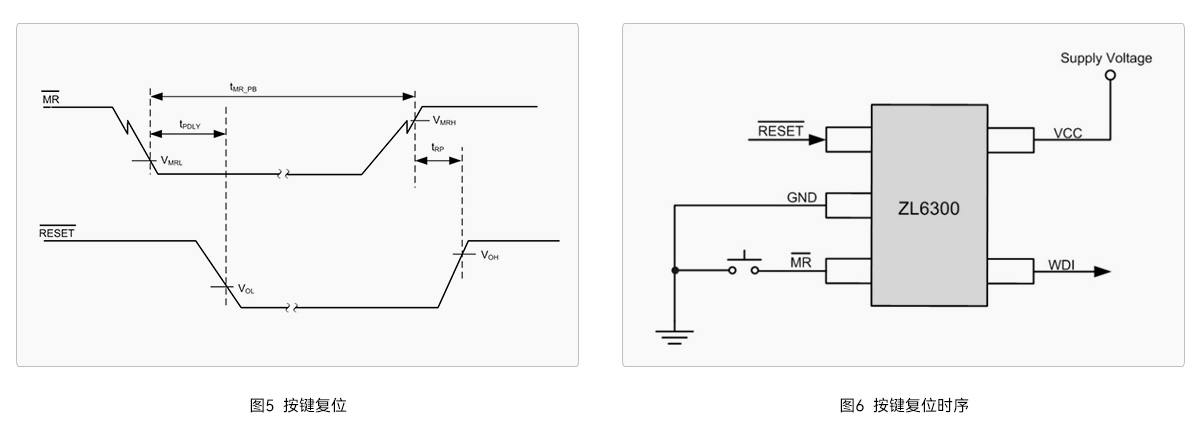

ZL6300具有手動復位（ MR）輸入，以便對復位輸出進行手動控制。 MR輸入設計可用于檢測直接連接的按鍵（見圖 4）。 MR輸入內部上拉 52kΩ電阻 所以必須輸入拉低才能使復位輸出有效。手動復位信號輸入通過內部去抖動和定時，經過延遲時間 tPDLY后 RESET將輸出一個最小 200ms的復位信號。當手動復位輸入從低電平釋放時，經過延遲時間 tRP后RESET將輸出高電平（見圖 5）。

看門狗定時器

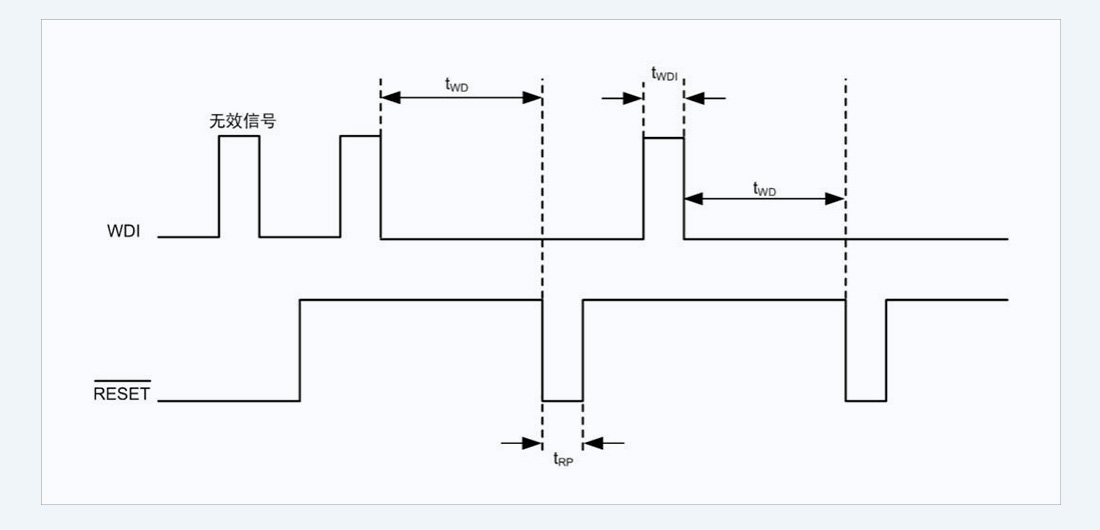

ZL6300提供一個看門狗輸入（WDI）。當WDI輸入在喂狗超時周期tWD(典型值1.7S)內沒有從低到高或從高到低的轉換時，看門狗定時器功能強制把RESET信號拉低復位。當RESET變?yōu)楦唠娖綇?fù)位無效時，看門狗超時計時開始。如果在看門狗超時之前在WDI輸入引腳上發生電平轉換，看門狗定時器將復位并再次開始進行超時計時。如果看門狗定時器超時，則RESET間斷輸出脈寬為tRP的復位信號，復位信號釋放后重新進行看門狗超時計時。
